Biến tần là thiết bị biến đổi dòng điện xoay chiều có tần số thành dòng điện xoay chiều có tần số khác có thể điều chỉnh được.
Biến tần là một thiết bị thay đổi tần số của dòng điện đặt vào các cuộn dây bên trong của động cơ. Cho phép điều khiển tốc độ động cơ một cách vô cấp mà không cần sử dụng hộp số cơ khí. Biến tần sử dụng các phần tử bán dẫn để chuyển đổi tuần tự dòng điện đặt vào cuộn dây động cơ. Để tạo ra từ trường quay làm quay động cơ.
Xem thêm:
Bên trong biến tần là linh kiện có chức năng nhận điện áp đầu vào tần số cố định và biến đổi thành điện áp tần số thay đổi để điều khiển tốc độ của động cơ.

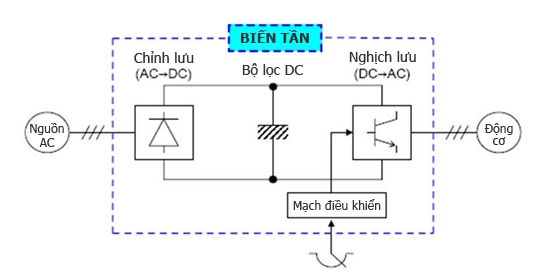

Các thành phần chính của biến tần bao gồm bộ chỉnh lưu, bộ lọc, bộ nghịch lưu IGBT và mạch điều khiển.
Ngoài ra, biến tần còn được tích hợp nhiều thành phần khác như: cuộn kháng AC, cuộn kháng DC, điện trở hãm (điện trở xả), bàn phím, màn hình hiển thị, module giao tiếp, ...

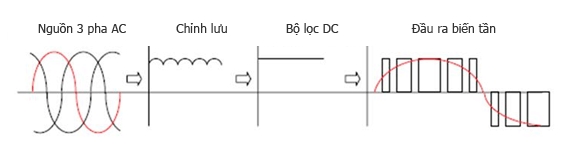

Đầu tiên, nguồn điện một pha hoặc ba pha được chỉnh lưu và lọc thành nguồn điện một chiều phẳng. Giai đoạn này được thực hiện bởi một bộ chỉnh lưu cầu diode và tụ điện. Nguồn điện đầu vào có thể là một pha hoặc ba pha, nhưng điện áp và tần số là cố định (ví dụ: 380V 50Hz).
Điện áp một chiều trên sẽ được biến đổi (nghịch lưu) thành điện áp xoay chiều ba pha đối xứng. Ban đầu, điện áp một chiều được tạo ra sẽ được lưu trữ trong tủ tụ điện.
Tiếp theo, với khả năng tự kích hoạt thích hợp, bộ chuyển đổi IGBT (viết tắt của Insulated Gate Bipolar Transistor) hoạt động giống như một công tắc cực nhanh. Tạo ra dạng sóng đầu ra của biến tần và tạo ra điện áp xoay chiều ba pha thông qua điều chế độ rộng xung PWM.
Dễ dàng thay đổi tốc độ động cơ và đảo chiều quay động cơ.
So với phương pháp khởi động trực tiếp, dòng khởi động giảm, khởi động sao tam giác sẽ không gây sụt áp hoặc khởi động khó khăn.
Quá trình khởi động thông qua biến tần tốc độ thấp. Giúp động cơ mang tải lớn không bị khởi động đột ngột. Tránh hư hỏng các chi tiết cơ khí, bạc đạn, tăng tuổi thọ cho động cơ.
Việc sử dụng bộ biến tần góp phần tiết kiệm năng lượng đáng kể so với vận hành động cơ trực tiếp.
Biến tần thường có hệ thống điện tử bảo vệ quá dòng, quá áp. Tạo hệ thống an toàn trong quá trình vận hành.
Do nguyên lý làm việc nghịch lưu qua điốt và tụ điện. Nên công suất phản kháng của động cơ rất thấp giúp giảm đáng kể dòng điện trong quá trình vận hành. Giảm chi phí lắp đặt tụ bù, giảm thiểu tổn thất điện năng trên đường dây.
Biến tần tích hợp module truyền thông, giúp điều khiển và giám sát trung tâm rất dễ dàng.
